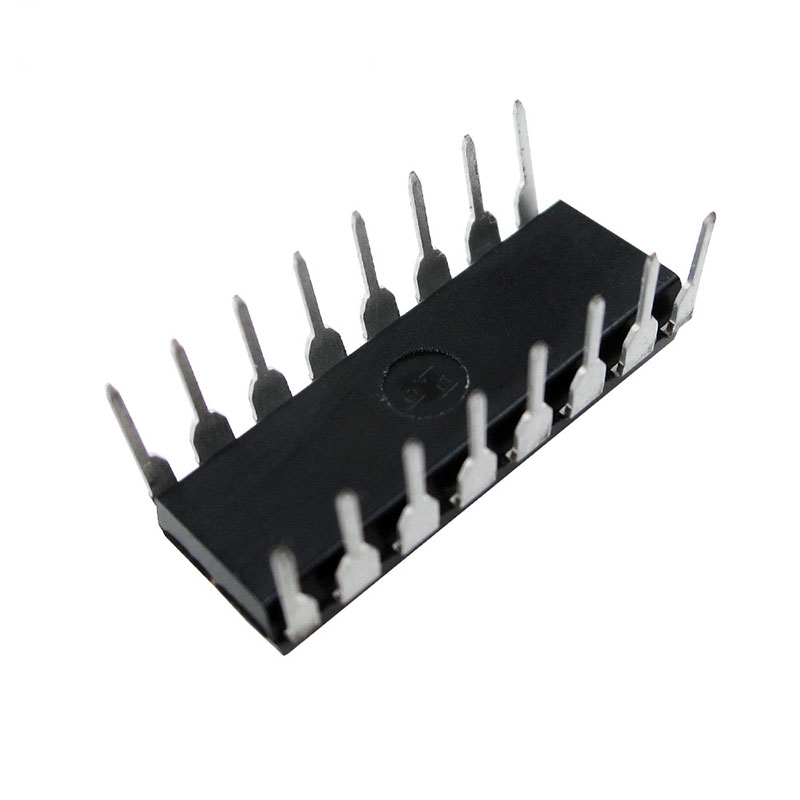

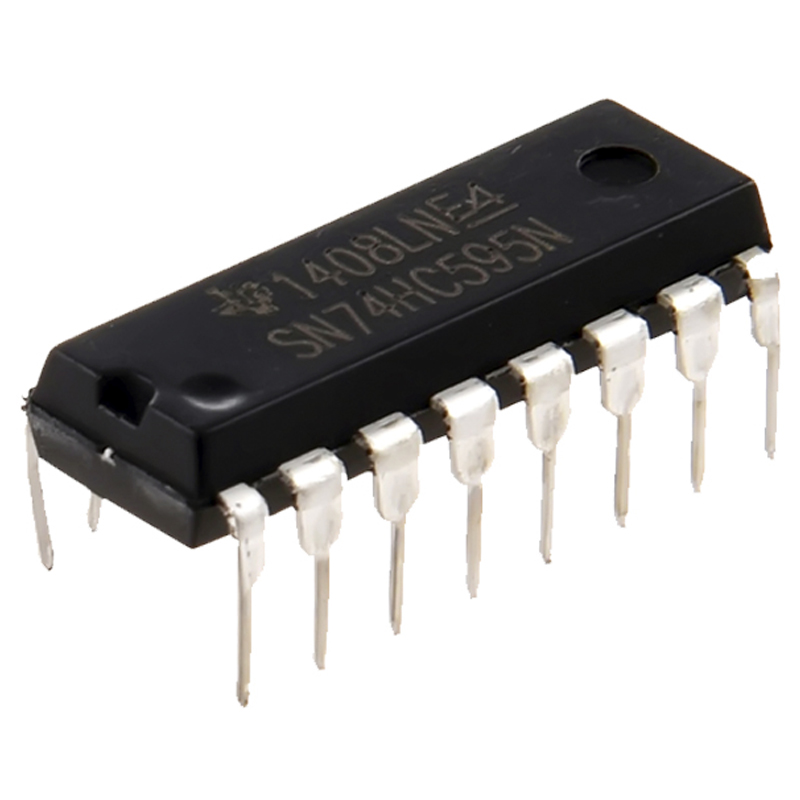

Circuito Integrado Ic 74hc595 Dip Shift Register Arduino 74595

Entrada serial, salida paralela, o salida serial que permite conexión en cascada de varias unidades

Descripción:

Registro de desplazamiento de 8 bits alimenta un registro de almacenamiento tipo D (cerrojo)

Registro de almacenamiento con salidas tri-estado de alta corriente, pueden manejar hasta 15 cargas LS-TTL

Entradas de reloj separadas para el registro de desplazamiento y el de almacenamiento con activación por flanco de subida

Si las entradas de reloj se conectan juntas, el registro de desplazamiento siempre estará un ciclo de reloj adelantado que el registro de almacenamiento

Registro de desplazamiento cuenta con entrada de clear directa

Tecnología: High Speed CMOS (HC)

Muy bajo consumo de potencia, similar a los C.I. CMOS estándar

Consumo de corriente bajo: 80 µA max.

Velocidades similares a la familia LS-TTL

Tiempo de propagación: 13 ns típico

Voltaje de alimentación: 2 V a 6 V

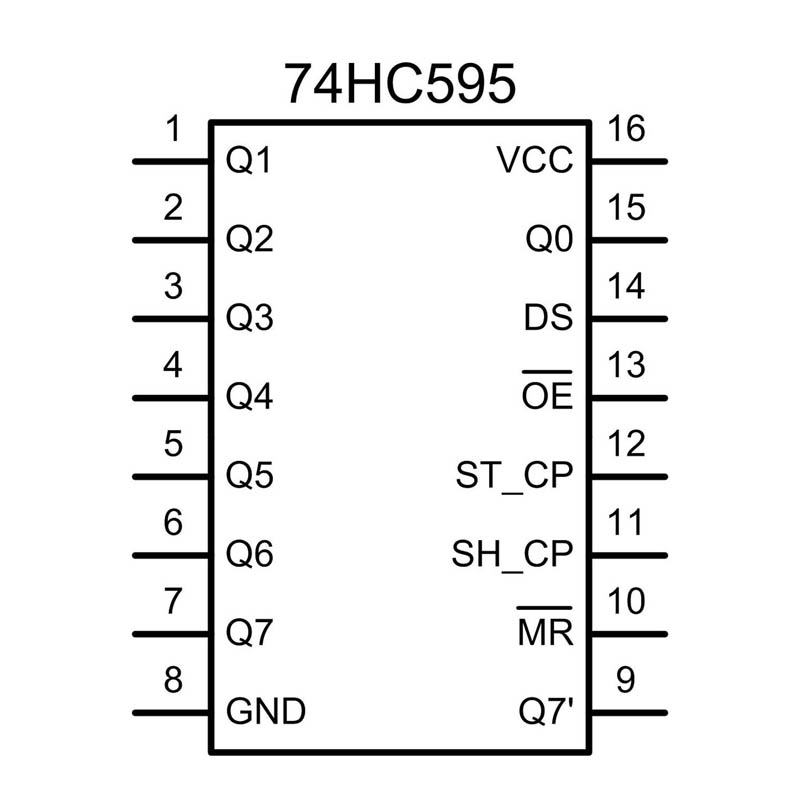

Encapsulado: PDIP 16 pines

Precio publicado por 1 IC 74HC595 DIP 100% nuevo.
