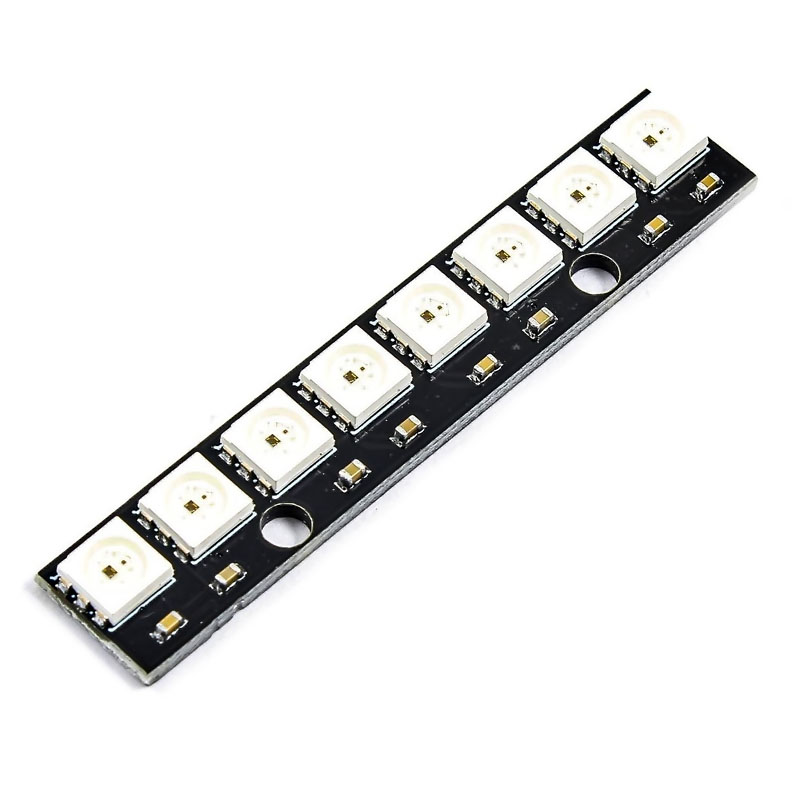

Módulo barra LED RGB WS2812 5V 5050 8 LED

Descripción:

Son leds RGB que permite enlazar multitud LEDs RGB y controlarlos con un solo cable de datos.

WS2812 es usada para ahorrar multitud de cables y simplificando la instalación. Posterioremente, podremos asignar un color a cada uno de los LEDs mediante setPixelColor y llamamos a show para actualizar la tira. Los leds neopixel son utilizado en diversos proyectos de electrónica aplicados por ejemplo en sistemas de representación visual y control de iluminación entre otras aplicaciones.

Tiene un encapsulado 5050 (5mm x 5mm) de 4 patas que incluye 3 LEDs superbrillantes (Rojo, Verde y Azul) junto a un circuito controlador (WS2812) responsable de recibir los datos del LED anterior y enviarlos al LED siguiente.

Mediante esta forma de transmisión en serie se consigue lo que más sorprende de este sistema de iluminación, y es que todos los LEDs se controlan desde una sola línea de datos.

Cuando un led recibe un flujo de bytes, guarda los 3 últimos y transmite el resto al siguiente led, finalmente la señal “Reset” indica a los leds que muestren el valor almacenado.

Los 3 bytes almacenados corresponden a cada uno de los 256 valores que puede tomar cada color RGB del led, por tanto disponemos de 256(R)x256(G)x256(B) = 16.777.216 colores por pixel.

Modelo: módulo LED a todo color 5050 de 8 bits (8 pixeles)

Chip: WS2812 (LED incorporado)

LED: 5050 paquete RGB

Control integrado, solo 1 puerto IO puede controlar múltiples LED

Requiere un microcontrolador en tiempo real como un AVR, un Arduino, PIC, mbed, etc.

No se puede utilizar con un microordenador basado en Linux o con un microcontrolador de interpretación

Como el netduino o el sello básico

Tres colores principales 256 Ajuste de brillo de nivel, 160.000 efecto de visualización de color verdadero

frecuencia de escaneo no inferior a 400 Hz/S

Interfaz Serial, puede completar la recepción de datos y decodificación a través de una línea de señal

Cuando la velocidad de actualización es de 30 fotogramas/segundo, el progreso continuo del modo en cascada de baja velocidad no es inferior a 512 puntos

Transceptor de datos con velocidades hasta 800 Kbps

Resalte el LED, alta compatibilidad con el brillo del color de la luz

Especificaciones generales

Voltaje de alimentación: 4 a 7 volts

Corriente por pixel: 60mA

Voltaje en terminal de Datos Digitales: 5 volts

Corriente máxima por tira: 480mA

Corriente promedio por componente RGB : 20mA

Ángulo de visión:120°

Número de terminales: 8

Dimensiones de la tira: 51.10mm / 2″ x 10.22mm / 0.4″ x 3.19mm / 0.12″

Peso: 2.57g

Material de Shell: pcb

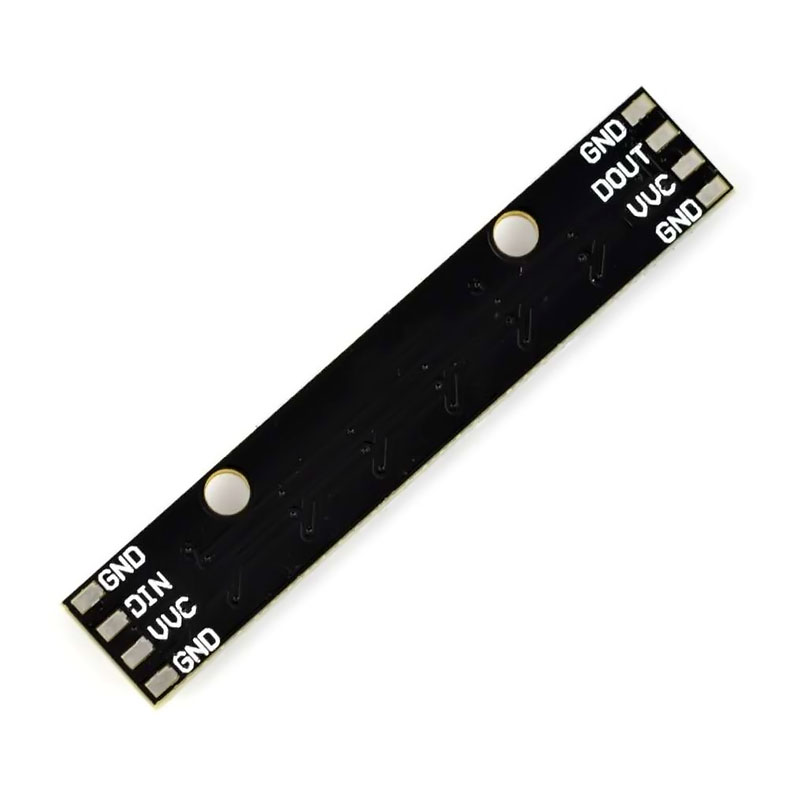

Conexión de terminales entrada:

1: GND

2: DOUTPUT(Salida de datos digitales)

3: 4 a 7 volts

4: GND

Conexión de terminales de salida:

5: GND

6: DINPUT (Entrada de datos digitales)

7: 4 a 7 volts (Alimentación)

8: GND

Precio publicado por 1 Par Módulos Led Pcb Ws2812b Ws2812 Neopixel 5v 100% nuevo.
