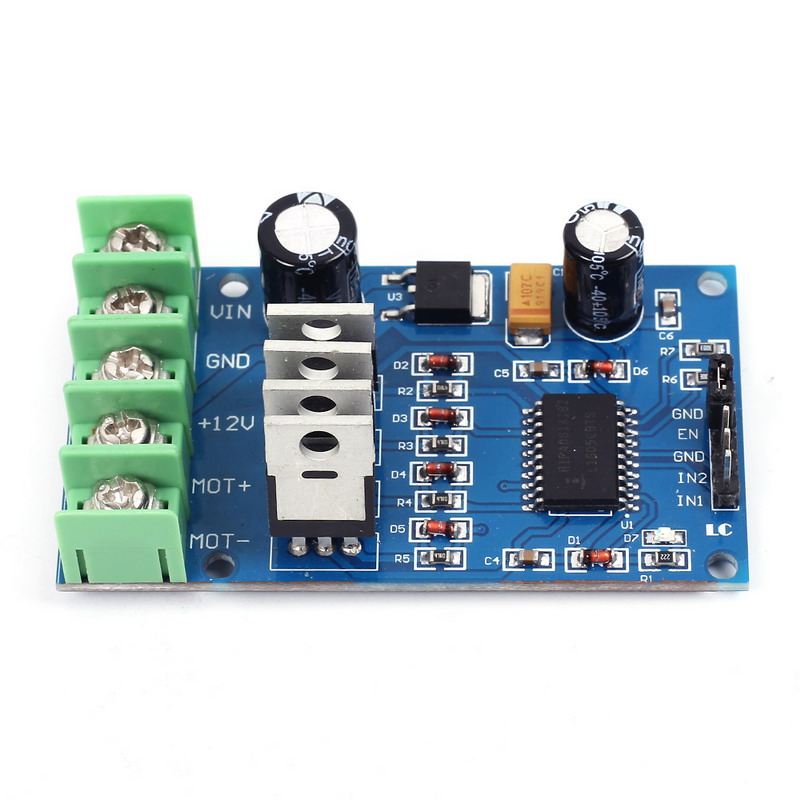

Módulo Puente H 170w Nmos Robot Zumo Arduino 40V

Descripción:

El módulo de accionamiento del motor de puente H de alta potencia consta de un único controlador de puente H y 4 tubos NMOS externos. El calor es pequeño y el freno funciona bien.

Parámetros:

No. Parámetro

1 Con chip controlador de puente completo + baja resistencia 55V110ANMOS, el motor se puede girar hacia adelante y hacia atrás.

2 Dos entradas PWM, ciclo de trabajo regulado en 0-100%. Capacidad de frenado instantáneo.

3 El voltaje de funcionamiento es de 10-40 V y la potencia es inferior a 170 W.

4 El control es sencillo y práctico. Sólo se necesitan 3 líneas de entrada para controlar el motor.

Control de hardware de tiempo muerto integrado de 5 chips, más adecuado para marcha atrás frecuente. Reducir la pérdida de la propia tubería.

6 Estañado en la parte posterior del módulo. Un conductor puede fluir a través de una corriente mayor.

7 Admite entrada lógica de 5 V y 3,3 V. Adecuado para todo tipo de control directo de puerto IO de un solo chip. También puedes controlar la rotación positiva y negativa del motor mediante entrada analógica.

8 Tamaño del tablero: 38,8*67,5mm

Instrucciones:

1>. Control de giro positivo y negativo:

EN1=1; EN2=0. El motor gira positivamente.

EN1=0; EN2=1. El motor gira negativamente.

EN1=0; EN2=0. El motor esta frenando

2>. Control de velocidad PWM:

IN1=pulso PWM(0-100%);IN2=0. Velocidad de giro positiva ajustable.

EN1=0; IN2=pulso PWM (0-100%). Velocidad de giro negativa ajustable.

IN1=0;IN2=0. El motor está frenando.

Precio publicado por 1 Puente H 170W NMOS 100% nuevo.
